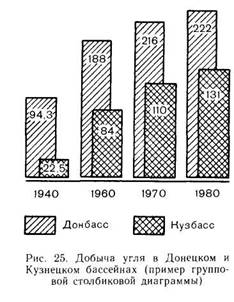

В случае необходимости сравнения различных районов по тем или иным показателям (добыча полезных ископаемых, урожайность культур и т. д.) во времени применяют групповые столбиковые диаграммы (рис. 25).

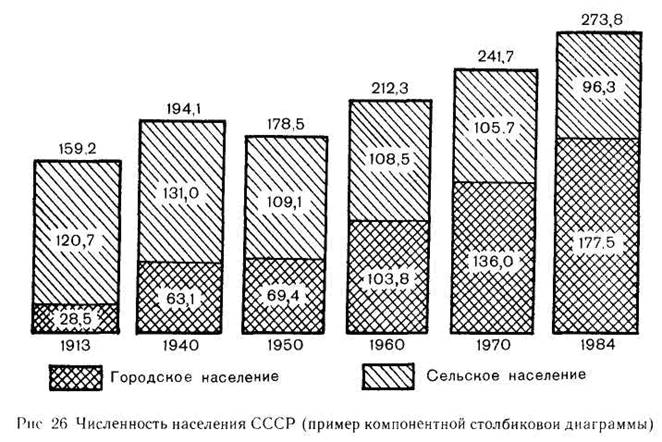

В обучении географии нередко приходится иллюстрировать явления, указывая не только изменения в целом, но и каждой из составных частей, как, например, изменение состава и численности населения, структуры топливных ресурсов и т. д. В этих случаях применяют компонентные столбиковые диаграммы (рис. 26).

Иногда в целях повышения наглядности столбиковые диаграммы снабжают рисунками изображаемых объектов, которые помещают на осевой линии.

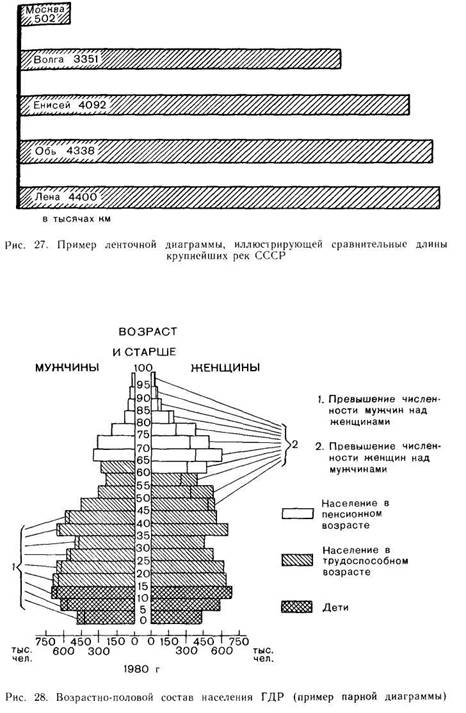

В ряде случаев более удобны не столбиковые, а полосовые или ленточные диаграммы, построенные в виде горизонтальных полос. Их применяют для сравнения линейных объектов: протяженности рек, нефтепроводов, железных дорог и т. д. (рис. 27).

Разновидностью полосовых диаграмм являются парные диаграммы, которые хорошо иллюстрируют внешние экономические связи стран и районов, соотношение между возрастным и половым составом населения (рис. 28).

Секторные диаграммы. Этот вид диаграмм используют для создания наглядного представления о структуре явления или объекта. Их широко применяют при изучении населения, земельных угодий, отраслей промышленности, посевных площадей, т. е. тогда, когда речь идет об изучении частей целого в их относительной значимости.

Секторы на диаграммах размещают в определенной последовательности: самый крупный сектор находится сверху, а остальные — по мере уменьшения по часовой стрелке. Каждый сектор штрихуют или окрашивают в определенный цвет, указывают относительную величину (долю) от целого в процентах (рис. 29).

Более сложным видом секторных диаграмм являются концентрические круговые диаграммы. Они служат для сопоставления ряда величин к какой-либо совокупности или ряду совокупностей. Внутренний круг таких диаграмм — обычная секторная диаграмма, а остальные «кольца» представляют собой урезанные секторы диаграммы (рис. 30). Для иллюстрации сравнительных размеров площадей и показа их структуры целесообразно использовать структурные квадратные диаграммы (рис. 31).
