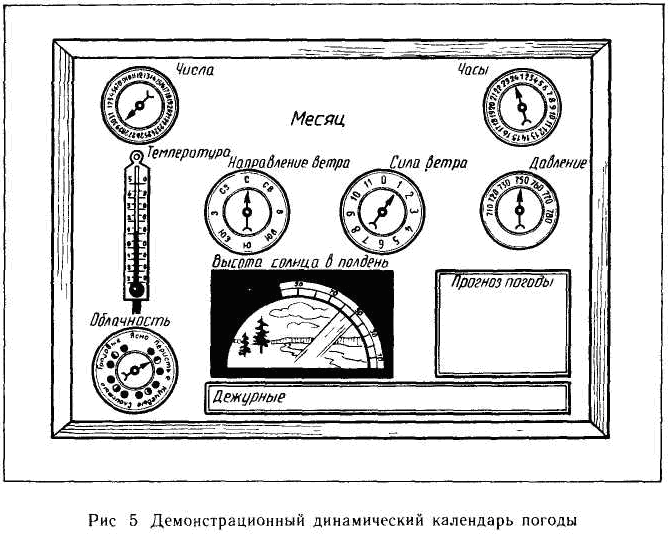

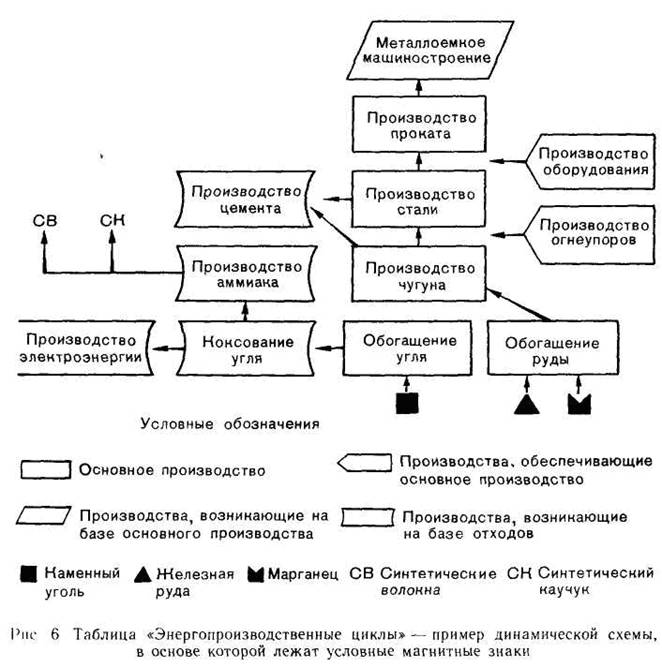

Рассмотрим особенности этих пособий на примере схемы энергопроизводственного цикла (рис. 6).

Условные знаки вырезают из металлизированной или обычной бумаги, наклеенной на картон. К оборотной стороне условных знаков, изготовленных из обычной бумаги, прикрепляют пластинки из магнитного железа или магнитные резиновые ленты. Для крепления применяют казеиновый клей или клей типа БФ.

Последовательно прикрепляя к металлической доске условные знаки, соответствующие их порядковым номерам, учитель постепенно воссоздает всю схему, останавливаясь при этом на характеристике структурных компонентов энергопроизводственного цикла и отдельных стадиях производства.

Подвижные схемы с успехом применяют и при проверке знаний. Достаточно, например, предложить учащимся, пользуясь готовыми знаками, составить схему или восстановить пропущенные звенья, чтобы установить правильность усвоения понятия.

Наборы магнитных условных знаков могут быть изготовлены для полезных ископаемых, сельскохозяйственных культур, видов животноводства и т. д. Их с успехом можно использовать на всех этапах учебного процесса. Применяют условные знаки в сочетании с контурной картой, проецируемой на магнитную доску посредством графопроектора, эпидиаскопа или любым другим путем.

Для демонстрации непрерывных природных и технологических процессов можно использовать «живые» картины — световые диначесКие таблицы. За рубежом они получили название «оптикарт», отечественной практике известны как «кардин» — картины динамические или «света» — световые таблицы. Конструкция световых динамических таблиц проста, а их изготовление возможно в каждой школе. Из оргстекла вырезают дисковый обтюратор диаметром 40— 50 см. Одну стороны обтюратора покрывают белой масляной краской или зачищают наждачной бумагой до матового цвета. На другую сторону диска масляной темно-синей краской наносят радиальные линии толщиной 1—2 мм и отстоящие по периферии диска друг от друга на 2 мм. Обтюратор укрепляют на ось матовой поверхностью в сторону электромотора. Типы электромотора — ДСД2-П1, 15ВА, 60 Гц или ДСТГ-2П, 4ВА, 50 Гц на 2 оборота в минуту. Затем на панель устанавливают 3 матовые лампы по 40—60 Вт каждая. Картину (таблицу) рисуют на органическом или обычном стекле масляной краской со стороны, которая будет обращена к обтюратору. После того как краска подсохнет, в тех местах, где изображены движущиеся вещества — вода, газ, магма, детали и т. д., следует узкими полосками, шириной 1—2 мм, удалить краску так, чтобы чередовались просветы с закрашенными участками. Готовую картину покрывают черной масляной краской, кроме тех мест, где предполагается движение вещества. Узлы приспособления помещают в ящик, в стенках и крышке которого сделаны вентиляционные отверстия (рис. 7). За неимением электромоторов можно приспособить ручной привод (рис. 8). При нанесении изображения на стекло следует учитывать, что в зависимости от направления вращения обтюратора изменяется направление имитированного движения в краевых частях таблицы. Оно воспринимается как движение по часовой или против часовой стрелки.
