Приборы и модели, применяемые в процессе формирования умений и навыков ориентирования в пространстве

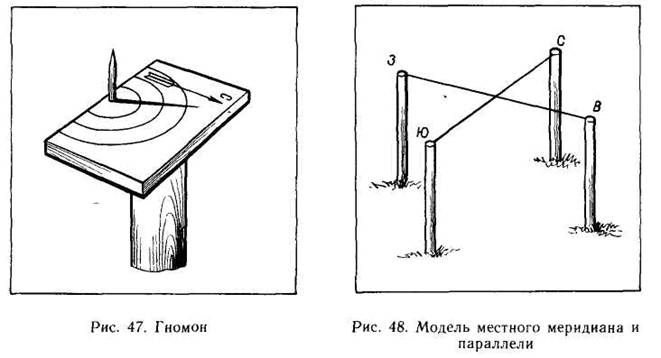

Гномон используют для определения истинного меридиана. Он представляет собой доску размером 400х300х30 мм, окрашенную в белый цвет. Короткие стороны доски направлены с севера на юг. У каждого края доски на одинаковом расстоянии от западного и восточного ребер вертикально укрепляют металлический стержень высотой 80 мм. Южный сектор расчерчен концентрическими полуокружностями с центром у основания стержня и отстоящими одна от другой на расстоянии 10 мм (рис. 47).

Прибор укрепляют горизонтально на столбике высотой 1200 мм. Используют гномон как демонстрационный прибор для практического определения суточной кульминации солнца, полудня, полуденной линии, направления истинного меридиана, основных и промежуточных сторон горизонта.

Модели местного меридиана и параллели устанавливают над гномоном так, чтобы направление меридиана совпадало с направлением полуденной линии, а параллель пересекала меридиан посредине под прямым углом (рис. 48). Модель проста по конструкции, и изготавливают ее в порядке самооборудования.

На площадке прочерчивают вспомогательную окружность радиусом 2000 мм с центром в месте установки гномона, на которой определяют точки основных сторон горизонта. В этих точках устанавливают столбы высотой 2000 мм и диаметром 150 мм. Между вершинами столбов натягивают проволоку диаметром 2—3 мм, а на столбах укрепляют таблички С, 3, Ю, В. Столбы окрашивают в белый, проволоку — в синий или черный цвет для создания ассоциаций с параллелями и меридианами, изображенными на географических картах. На проволоках вывешивают таблички с указанием долготы (по меридиану) и широты (по параллели). Модель используют в начальном курсе физической географии для демонстрации направления местного меридиана и параллели.

Румбическое кольцо используют при изучении сторон горизонта. Деревянный круг диаметром 250 мм окрашивают белой масляной краской или на его лицевую поверхность набивают дюралюминиевый диск. К центру лицевой стороны круга прикрепляют указатели 16 направлений на основные и промежуточные стороны горизонта, изготовленные из трех пластинок, окрашенных в три темных цвета (красный, коричневый, черный). По периферии круга подписывают 8 основных и промежуточных сторон горизонта — С, СВ, В, ЮВ, Ю, ЮЗ, 3, СЗ.
