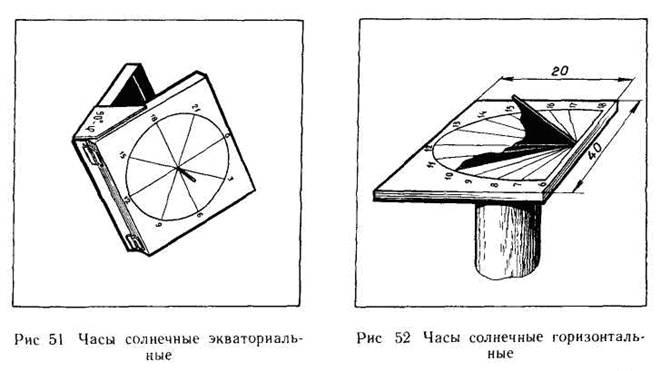

При определении угловых размеров объектов, расположенных на местности, визирование осуществляется через диоптры. Солнечные часы экваториальные — прибор для определения ис-гинного времени. Для устройства часов необходимы две доски (400х400 мм), окрашенные белой краской. На одной поверхности доски вычерчивают окружность-циферблат и разбивают ее на восемь равных частей. Затем в центре окружности циферблата устанавливают штифтик высотой 100 мм, обозначают деления от 0 до 21 ч, скрепляют доски под углом 90° минус широта места (рис. 51).

Часы устанавливают на столб-опору высотой 1000—1200 мм, нижнюю доску крепят горизонтально, чтобы полуденная тень от штифтика совпадала с цифрой 12 на циферблате.

Солнечные часы горизонтальные также просты по устройству и могут быть изготовлены в школе. Для этого на доске размером 400х200 мм прочерчивают линию, соединяющую середины коротких сторон. Отступив от края доски на 50 мм, укрепляют треугольник, основание которого не должно превышать 'Д ширины доски. Угол треугольника, обращенный к ближнему краю доски (на юг), должен иметь величину, равную широте данного места. После установки треугольника доску окрашивают белой краской и размечают циферблат. Для этого прочерчивают полуокружность с центром у вершины треугольника. Продолжив основание треугольника до пересечения с полуокружностью, находят отметку 12 ч. Затем, проведя линию, перпендикулярную основанию треугольника, определяют точки, соответствующие 6 и 18 ч.

Готовый прибор устанавливают на столб-подставку в горизонтальном положении и находят остальные деления часового циферблата. Их наносят путем наблюдения за передвижением тени от треугольника, пользуясь при этом показаниями обычных часов, поставленных по местному времени (рис. 52).

При установке часы ориентируют так, чтобы полуденная тень от треугольника совпала с цифрой 12. Горизонтальными часами можно пользоваться в течение всего года.

На площадке целесообразно установить репер. Для этого в землю монтируют малый бетонный блок, поверхность его окрашивают в белый цвет и обозначают высоту места площадки над уровнем моря.
