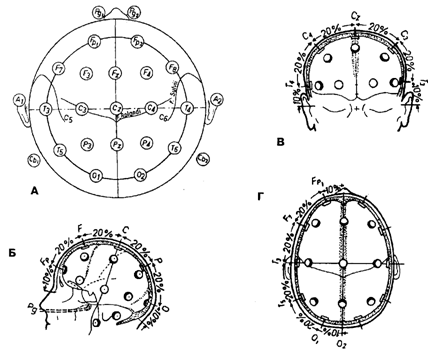

Рис. 2.2. Схема расположения электроэнцефалографических электродов на скальпе [Jasper, 1958]:

А– вид сверху; Б – вид сбоку справа; В – вид спереди; Г– вид сверху

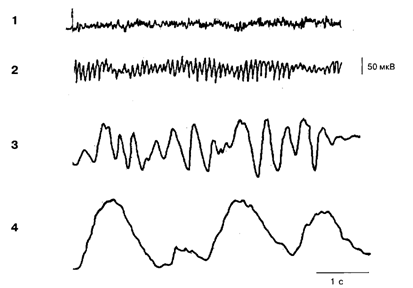

Рис. 2.3. Основные ритмы электроэнцефалограммы:

1 – бета-ритм; 2 – альфа-ритм; 3 – тета-ритм; 4 – дельта-ритм

Однако описанные ритмы довольно редко встречаются в чистом виде в реальном психофизиологическом эксперименте; когда испытуемый вовлечен в определенный вид деятельности, его ЭЭГ представляет постоянно меняющуюся по амплитуде и частоте кривую. В настоящее время выпускаются самые разнообразные пакеты программ для анализа ЭЭГ на персональных компьютерах. Мы не будем здесь подробно останавливаться на методах анализа ЭЭГ, так как эта проблема требует специального обсуждения. Отметим лишь, что можно выделить два направления в анализе ЭЭГ у субъекта, выполняющего определенный вид деятельности. Одно из них – это сопоставление описанных ритмов ЭЭГ или ее частотного спектра, выявляющего выраженность альфа-, бета-, тетаили каппа-ритмов, с текущей деятельностью (решение задач, счет в уме, выполнение ассоциативных тестов, мысленное представление зрительных или слуховых ощущений, выполнение задач на объем кратковременной памяти и т.д.) [Труш, Кориневский, 1978; Ливанов, Хризман, 1978]. Сюда же можно отнести и выявление особенностей того или иного ритма ЭЭГ и их сопоставление с индивидуальной способностью выполнять определенный психологический тест, причем проведение этих исследований может быть разделено во времени [см., например, гл. 6; Психофизиол. закономерн., 1985 ]. В рамках другого направления ЭЭГ описывается на основе прямого сопоставления тех или иных ее компонентов с реально развивающимися этапами экспериментально контролируемой деятельности. Одним из примеров подобного подхода является сопоставление амплитудно-временных характеристик компонентов связанных с событием потенциалов (ССП) с выделяемыми характеристиками реализующегося в это время поведения (см. гл.16).
