Под CD, вставленным в привод блестящей стороной вниз и закрепленным во вращающемся шпинделе, перемещается по радиусу с помощью сервомотора считывающее устройство (рис. 3).

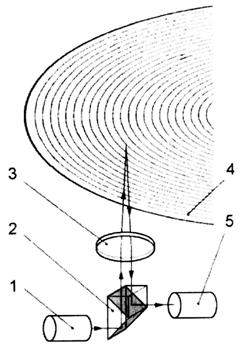

Рис. 3

Оно состоит из полупроводникового лазера 1, светоделительной призмы 2 с объективом 3, фокусирующим луч на поверхности диска 4, и фотоприемника 5. Объектив снабжен приводами точной подстройки положения луча на информационной дорожке. Ясно, что для считывания используется лазер гораздо меньшей мощности, чем тот, которым выжигали впадины на поверхности мастер-диска.

Отраженный алюминиевой поверхностью луч призма направляет на фотоприемник. Если он отразился от блестящего островка между впадинами, в цепи фотоприемника появляется электрический ток, наличие которого интерпретируется как логическая 1. Луч, попавший во впадину, большей частью рассеивается, в результате освещенность фотоприемника и вырабатываемый им ток уменьшаются — фиксируется логический 0.

Чувствительная поверхность фотоприемника разделена на четыре сектора. Это позволяет управляющему приводом микропроцессору определить правильность позиционирования луча. Если луч отклонился от нужного положения (а это, как правило, случается из-за погрешностей изготовления CD и привода), сместится и создаваемое им на поверхности фотоприемника пятно, в результате его сектора будут освещены неодинаково. Сравнивая токи, вырабатываемые каждым из элементов приемника, микропроцессор формирует команды, корректирующие положение объектива, а, следовательно, и луча на поверхности отражающего слоя.

Как уже говорилось, данные записаны на CD в виде последовательности впадин и интервалов между ними, образующей одну физическую информационную дорожку. Именно одну, в отличие от привычного способа записи на магнитные диски. Эта единственная дорожка представляет собой спираль, начинающуюся у центра диска и раскручивающуюся к его краю. Этим CD немного напоминает традиционную грампластинку, отличаясь от нее направлением спирали и бесконтактным способом считывания данных. Дорожка начинается со служебной области, необходимой для синхронизации привода: считывающее устройство должно "знать", когда ожидать прихода каждого из записанных битов информации. Физическая дорожка может быть разделена на несколько логических.
