Визель Т.Г. Основы нейропсихологии: учеб. для студентов вузов Т.Г. Визель. -- М.: АСТАстрель Транзиткнига, 2005.- 384,(16)с.- (Высшая школа)
Стр. 173

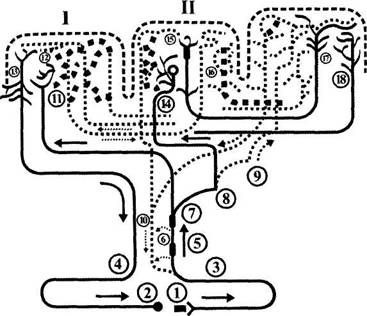

Рис. 8 . I— Первичные (центральные) поля; II— Вторичные (периферические) поля; III— Третичные поля (зоны перекрытия анализаторов). 1 — Рецептор 2 —Эффектор 3 — Нейрон чувствительного узла 4—Двигательный нейрон 5,6 — Переключательные нейроны спинного мозга и ствола 7,8,9,10 — Переключательные нейроны подкорковых образований 11,14 — Афферентные волокна из подкорки 13 — Пирамида V слоя 12,15,17 — Звёздчатые клетки коры

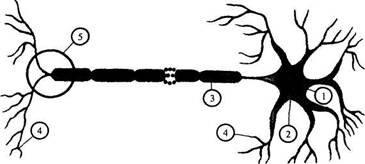

Рис. 9 Нейрон. Образование синапса 1 — Тело нервной клетки 2 — Ядро нервной клетки 3 — Аксон 4 — Дендрит 5 — Синапс

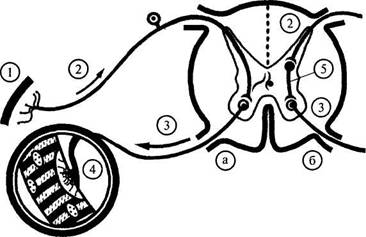

Рис. 10 Схема рефлекторной дуги а — Двухнейронная б — Трехнейронная 1— Рецептор 2— Центростремительный (чувствительный) нерв 3— Центробежный (двигательный) нерв 4— Рабочий орган 5— Вставочный нейрон
Рис. 11 Пример безусловного оборонительного рефлекса на ожог 1— Тепловые рецепторы 2— Чувствительный нейрон 3— Вставочный нейрон 4— Двигательный нейрон 5— Мышцы пальца

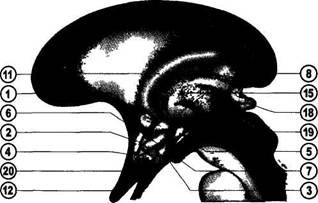

Рис. 12 Расположение основных ядер гипоталамус Гипоталамические ядра 1— Паравентрикулярное ядро 2— Преоптическое ядро 3— Переднемедиальное ядро 4— Супраоптическое ядро 5— Заднее ядро 6— Заднемедиальное ядро 7— Сосцевидное тело 8— Мозолистое тело 9— Боковой желудочек 10— Передняя спайка 11— Столбик свода 12— Зрительный перекрест 13— Ножка свода 14— Мозговая полоска таламуса 15— Таламус и межталамическая серая спайка 16— Сосцевидно-таламический тракт Вик-д'Азира 17— Ножка мозга 18— Шишковидное тело 19— Покрышка среднего мозга 20— Терминальная пластинка

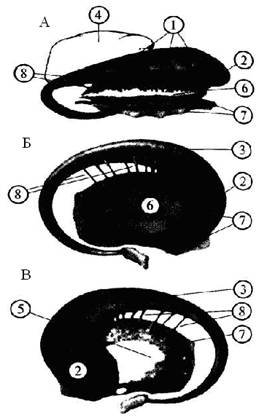

Рис. 13. Базальные ядра конечного мозга (полусхематично) А - Вид сверху |
