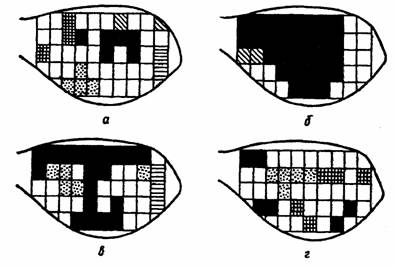

Рис. 17. Динамика синхронизации волн электрокортико-граммы кролика в процессе выработки условного рефлекса (по М.Н. Ливанову, 1972). Квадраты — пункты отведения, одинаково заполнены участки, дающие синхронизацию волн от 70 до 100% времени измерения; а — исходный фон, б — после 12 сочетаний условного и безусловного стимулов, в — после 60 сочетаний (выработан условный ответ), г — после 90 сочетаний (условный рефлекс упрочен)

Из вышеизложенного следует, что распространение нервных процессов и их взаимное влияние друг на друга тесно связаны между собой. Изменения возбудимости в различных участках мозга происходят «волнообразно», или, по выражению И.П. Павлова, в коре наблюдается «функциональная мозаика». Конфигурация ансамбля активно действующих зон (пространственно распределенных локусов) не останется застывшей, она меняет свою пространственно-временную конфигурацию. Такую функциональную мозаику очагов возбуждения удается наблюдать по изменениям электрографических показателей активности при многоканальном отведении с использованием ЭВМ и регистрацией на экране осциллографа или телевизора или с помощью тепловизора.
